MWE SUPRA atklāto mehānismu sistēma bīdāmajām durvīm
SUPRA atklāto mehānismu sistēma bīdāmajām durvīm
Ražotājs - MWE (Vācija)- atklāto mehānismu sistēma bīdāmajām koka un spoguļdurvīm
- īpaša konstrukcija vērtnēm, uz kuru virsmas nav iespējami nekāda veida stiprinājumi
- rullīša mehānisms stiprināms vērtnē no augšējās malas vai uz vērtnes augšējās malas
- ideāls risinājums spoguļdurvīm
- piemērots arī brīvi stāvošām stikla kabīnēm, starpsienām un telpu sadalošajām konstrukcijām
- universāli izmantojama koka un metāla durvīm
- montāza pie sienas, griestiem vai stikla konstrukcijām
- ar ekscentra skrūvi regulējams pretizcelšanas mehānisms
- vērtnes biezums: 30 - 90 mm
- max. vērtnes svars: 135 kg
- variējams sliedes centra attālums no sienas: 17.5 - 52.5 mm (standarta attālums: 17.5 mm)
- apaļa profila pilnmateriāla sliede Ø25 mm
- iespējama arī 2 vērtņu simetriskā vadība Synchron
- papildu opcija: Soft-Stop mehānisms
- materiāls: nerūsējošais tērauds
- standarta virsmas apstrāde: matēta, smalki slīpēta (K600)
- pēc individuāla pasūtījuma: pulēta vai ar PVD pārklājumu melnā, vara vai zelta tonī
Montāžas veidi
- montāža pie sienas: sienas stiprinājumu Ø50 mm vai Ø60 mm
- montāža pie griestiem - ar/bez gala stiprinājuma: griestu stiprinājumi regulējami augstumā +/- 4 mm, stiprinājumu Ø40 mm, vītne M8
- montāža pie stikla konstrukcijām - ar/bez gala stiprinājuma: caurejošā stiprinājuma Ø16 mm, nosegrozešu Ø40 mm
- sinhronās kustības sistēmas montāža - 2 vērtņu vienlaicīgai kustībai uz pretējām pusēm
Sistēmas sastāvdaļas

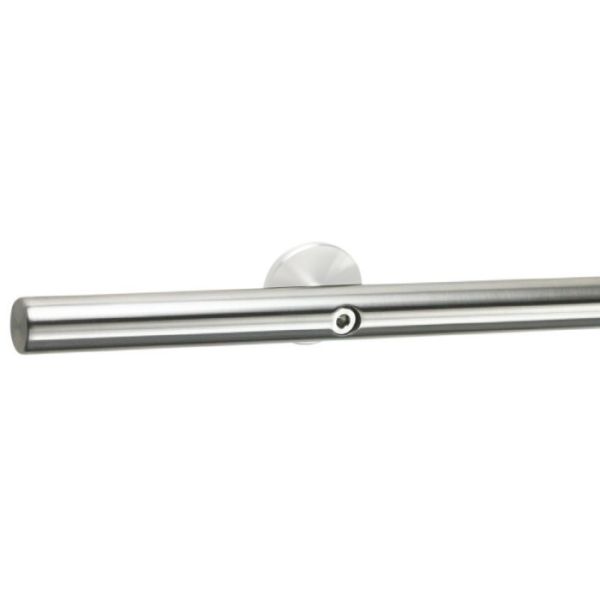

- apaļa profila pilnmateriāla sliede ar Ø25 mm (pārdošanas vienība 100 mm)
- sienas / stikla / griestu stiprinājumi, skaits atkarībā no slodzes un vērtnes izmēra
- 2 rullīšu mehānismi vienai vērtnei, rullīša Ø69 mm, stiprinājuma skrūve M8
- 2 regulējamas atduras vērtnes fiksēšanai vēlamajā beigu pozīcijā (divviru durvīm - 4 gab.)
- grīdas vadotne, 70x20 mm (divviru durvīm - 2 gab.)
- divviru durvīm - iekšējo atduru pāris
- iespējamais papildu aprīkojums divviru durvīm - sinhronās kustības mehānisms
- iespējamais papildu aprīkojums montāžai pie griestiem un stikla konstrukcijām - sliedes gala stiprinājums
- iespējamais papildu aprīkojums: abpusējs Soft-Stop mehānisms - vērtnēm līdz 100 kg ar min. platumu 485 mm, nosegplāksne - pulēts alumīnijs
Soft-Stop modulis apaļa profila Ø25 mm sliedēm
- Products
- Price
- In Stock
- Quantity
-

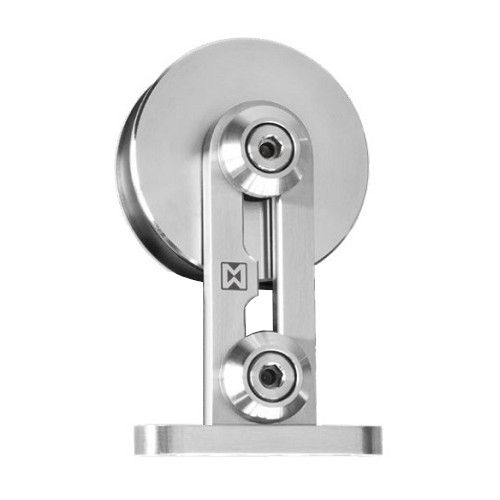

ST.1009.SU Carriage wheel with concealed anti-jump fittingCode: SB00003169Art. Nr.: ST.1009.SUPrice:From €258.99In Stock: 0 pc.
-
ST.2000/PAG track extension 100mmCode: SB00003164Art. Nr.: ST2000.25Price:From €24.02In Stock: 0 pc.
-
ST.2025 track connectorCode: SB00003165Art. Nr.: ST.2025Price:From €95.29In Stock: 0 pc.
-
ST.2100.50 wall mounting rose D50mmCode: SB00003188Art. Nr.: ST.2100.50Price:From €42.88In Stock: 0 pc.
-
ST.3009.SU-stopper, for mounting on the trackCode: SB00003181Art. Nr.: ST.3009.SUPrice:From €102.91In Stock: 0 pc.
-
ST.4005 floor guideCode: SB00003176Art. Nr.: 101510Price:From €54.89In Stock: 0 pc.
-
Soft-Stop komplekts, abpusējs, maksimālais svars 100 kgCode: SB00003235Art. Nr.: ST.3600Price:From €427.74In Stock: 0 kit
Manufacturer | MWE |
---|---|
sliding system type | Bīdāmā sistēma ar atklātiem mehānismiem |
system type | straight sliding door system |
mode of operation | manual |
installation type | to wall / to ceiling |
SOFT CLOSE | possible |
purpose | for indoors |
leaf material | wood |
leaf maximum weight | 135 kg |
leaf thickness | 30-90 mm |
