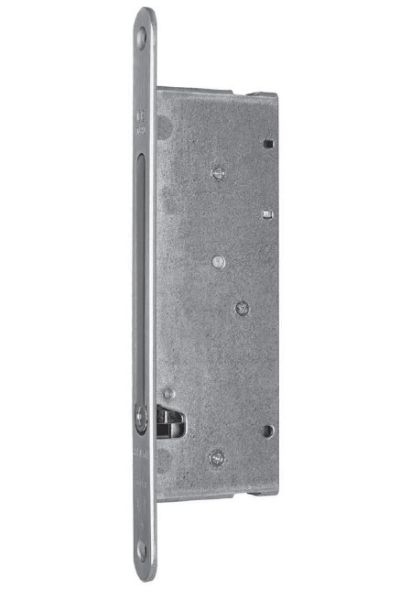

Pašfiksējošs centrālais baskvilis BMH 1155 ar stieņiem

Pašfiksējošs centrālais baskvilis BMH 1155 ar stieņiem

• centrālais baskvilis ar pasīvās vērtnes pašfiksēšanās funkciju
• montējams divvērtņu durvju pasīvajā vērtnē
• ar priekšplāksnē integrētu vadības sviru
• universāli pielietojams labajās un kreisajās durvīs
• izmantojams ugunsdrošās durvīs
• kombinējams ar automātiskās darbības augšējo sprostslēdzeni 1141, kas nodrošina automātisku slēgstieņu fiksēšanu atvērtā stāvoklī un pašaizslēgšanās funkciju, durvīm aizveroties
• standarta ass dziļums: 25 mm
• iespējamais ass dziļums: 25, 28, 30, 35, 40, 45, 50, 54, 65, 70 mm
• priekšplāksne: 235 x 20 / 24 mm, nerūsējošais tērauds
• cinkota kārba
• kārbas augstums: 170 mm
• slēgstieņu gājiens kārbā: 18 mm

Funkcija

Pasīvo vērtni var atvērt ar baskviļa mehānisma priekšplāksnē integrēto vadības sviru tikai pēc aktīvās vērtnes atvēršanas. Slēgstieņi ar sviras palīdzību tiek ievilkti baskviļa mehānisma kārbā un automātiski nofiksēti augšējā sprostslēdzenē. Atbrīvojot sviru, slēgstieņi ar atsperes spiediena palīdzību tiek izbīdīti no kārbas un svira tiek ievilkta mehānisma priekšplāksnē. Kad durvis aizveras, sprostslēdzene automātiski atbrīvo slēgstieņus, nodrošinot to pašaizslēgšanās funkciju.

Komplektācija

1. Centrālā baskviļa mehānisms ar vadības sviru 1155
2. Augšējā sprostslēdzene 1141
3. Augšējā pretplāksne 1143 (metāla durvīm) vai 1148 (koka durvīm)
4. Apakšējā vadīkla vērtnē 1144
5. Grīdas uztverošā bukse 1142
6. Augšējais slēgstienis 1101
7. Apakšējais slēgstienis 1100
8. Pretplāksne - pēc izvēles
9. Slēdzene - pēc izvēles

Aktīvajā vērtnē jāizvēlas slēdzene atbilstoši durvju konstrukcijai un nepieciešamajām funkcijām.
Ugunsdrošajās durvīs jāizmanto durvju aizvērējs ar aizvēršanās secības koordinatoru.

---

Detaļu tehniskie dati

Augšējā sprostslēdzene 1141

• montējama durvju augšpusē vertikāli virs baskviļa mehānisma
• priekšplāksne: 20 / 24 mm, cinkota
• fiksējošā mēlīte: tērauds
• atbilst EN 1125 un EN 179 prasībām, izmantojama ugunsdrošās durvīs

Funkcija

• Atverot durvis ar rokturi, sprostslēdzenes mēlīte automātiski nofiksē slēgstieņus. Šī fiksācija neļauj sabojāt grīdas segumu, atverot durvis.
• Aizverot durvis, mēlīte saskaras ar kārbu un slēdzene automātiski atbloķē slēgstieņus. Slēgstieņi atkal tiek iebīdīti kārbā vai attiecīgi grīdas uztverošajā buksē.

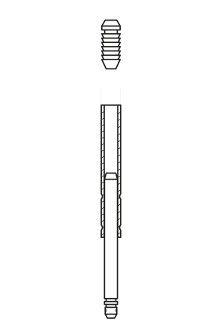

Augšējais slēgstienis 1101

• tērauda caurule, cinkota, ar aizbāzni
• diametrs: 10 mm
• vītne: M6
• garums L = 1000, 1500, 2000 mm

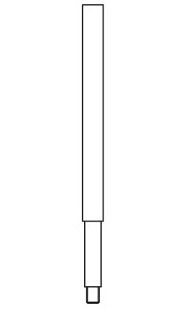

Apakšējais slēgstienis 1100

• masīva tērauda stienis, cinkots
• diametrs: 10 mm
• vītne: M6
• garums L = 1000, 1500 mm

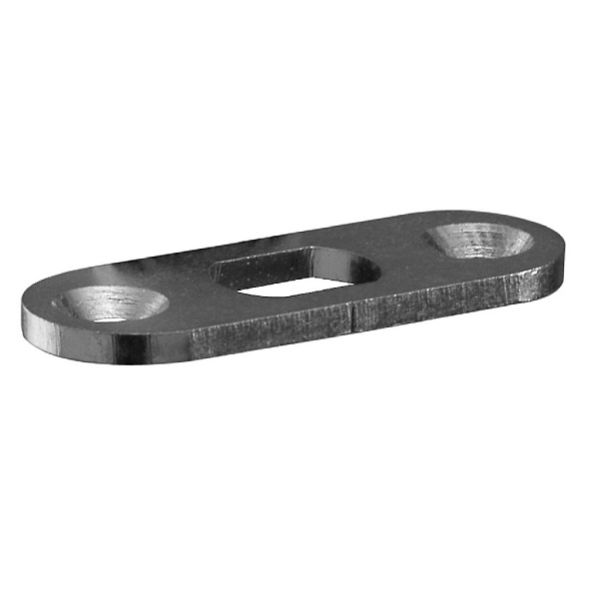

Augšējā pretplāksne 1143

• piemērota metāla durvīm
• izmērs: 20 x 52 mm, cinkota
• biezums: 3 mm
• universāls pielietojums labajām/kreisajām durvīm
• atbilst EN 179 un EN 1125 prasībām, izmantojama ugunsdrošās durvīs

Augšējā pretplāksne 1148

• piemērota koka durvīm
• izmērs: 20 x 100(60) mm, nerūsējošais tērauds
• biezums: 3 mm
• universāls pielietojums labajām/kreisajām durvīm
• atbilst EN 179 un EN 1125 prasībām, izmantojama ugunsdrošās durvīs

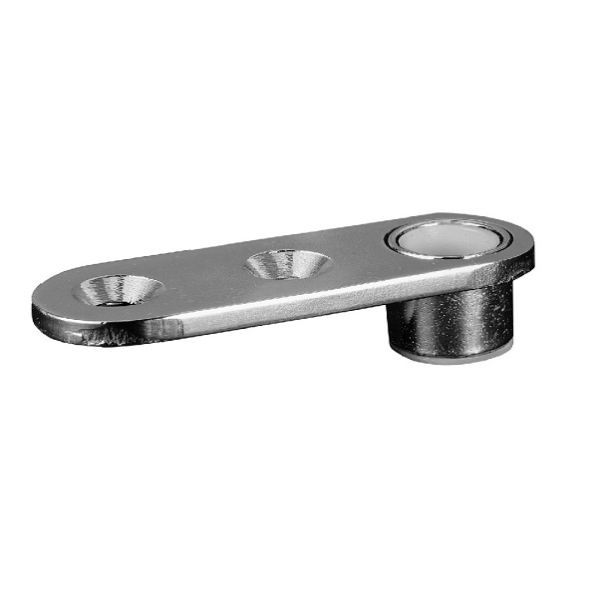

Apakšējā vadīkla vērtnē 1143

• izmērs: 20 x 560 mm, cinkota
• plāksnes biezums: 3 mm
• vadīklas ārējais Ø15 mm, iekšējais Ø10,5 mm
• ar plastmasas ieliktni trokšņa slāpēšanai
• universāls pielietojums labajām/kreisajām durvīm
• atbilst EN 179 un EN 1125 prasībām, izmantojama ugunsdrošās durvīs

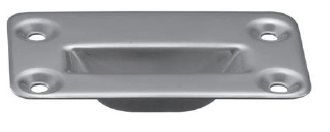

Grīdas uztverošā bukse 1142

• koniska forma ļauj izlīdzināt montāžas tolerances
• platākā mala jānovieto pasīvās vērtnes atvēršanas virzienā
• materiāls - nerūsējošais tērauds
• 4 skrūvju caurumi
• izmērs: 100 x 56 mm
• atbilst EN 179 un EN 1125 prasībām

Alternatīvas grīdas uztverošanai buksei 1142:

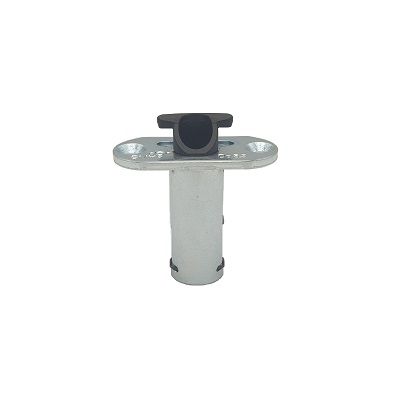

• Grīdas bukse ar atspervāciņu MA-RZ
• Grīdas bukse pasīvās vērtnes fiksatoram KFV 8028
• Grīdas bukse ar vāciņu JNF IN.17.400/401
• Grīdas bukse 4800
