Slēptā eņģe EXO XC-10 iekšdurvīm ar kleidām vai kājlīstēm

Slēptā eņģe EXO XC-10 iekšdurvīm ar kleidām vai kājlīstēm

• slēptās eņģes veramām koka durvīm bez pārfalces
• izmantojamas konstrukcijās ar 4-10 mm kleidām un/vai kājlīstēm (variējami), nodrošinot 180º atvērumu
• atturīgs, elegants dizains un kvalitatīva konstrukcija
• bez redzamām skrūvēm
• Easy-Hook sistēma - ērta montāža un regulēšana, veicama vienai personai, strādājot individuāli
• 3D regulēšana, neizceļot durvis
• pārbaudītas ilglaicīgās darbības testā ar 200 000 atvēršanas/aizvēršanas cikliem
• aizsardzība pret pirkstu iespiešanu - saglabājot minimālu spraugu starp vērtni un kārbu

• maksimālais vērtnes svars (2 enģes uz vienas vērtnes), atkarībā no vērtnes platuma:
  • 730 mm - 65 kg
  • 830 mm = 60 kg
  • 930 mm = 55 kg
  • 1030 mm = 50 kg
• minimālais durvju biezums ar kleidām/kājlīstēm:
  • līdz 4 mm = min. durvju biezums 40 mm
  • līdz 5 mm = min. durvju biezums 41 mm
  • līdz 6 mm = min. durvju biezums 42 mm
  • līdz 7 mm = min. durvju biezums 43 mm
  • līdz 8 mm = min. durvju biezums 44 mm
  • līdz 9 mm = min. durvju biezums 45 mm
  • līdz 10 mm = min. durvju biezums 46 mm
• universāls pielietojums labajām un kreisajām durvīm
• frēzējuma dziļums: 36,5 mm (vērtne = kārba)
• augstums: 150 mm
• platums: 35 mm
• atvēruma leņķis: 180°
• regulēšana:
  • augstumā: -3,0 / +3,0 mm (nav nepieciešams ķīlis)
  • sāniski: -3,0 / +3,0 mm
  • dziļumā: -1,0 / +1,0 mm
• skrūves: SPAX - Z3, maks.diametrs 5 mm
• materiāls: metāla sakausējums ZAMAK, matēts hroms
• 3 krāsu vāciņi:

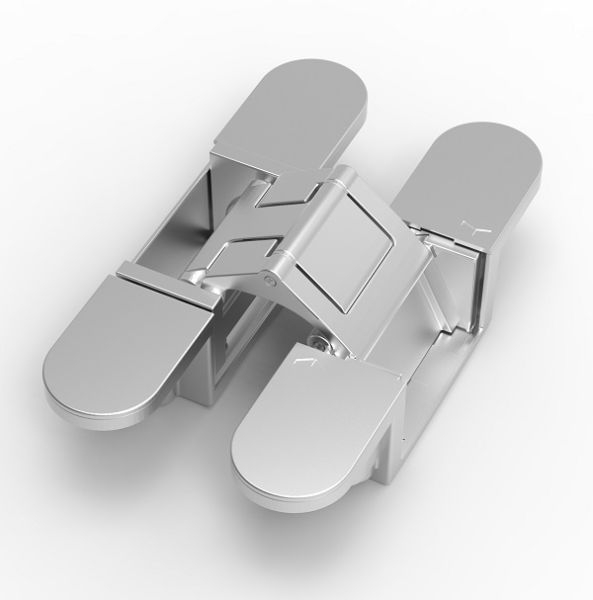

  • matēts hroms

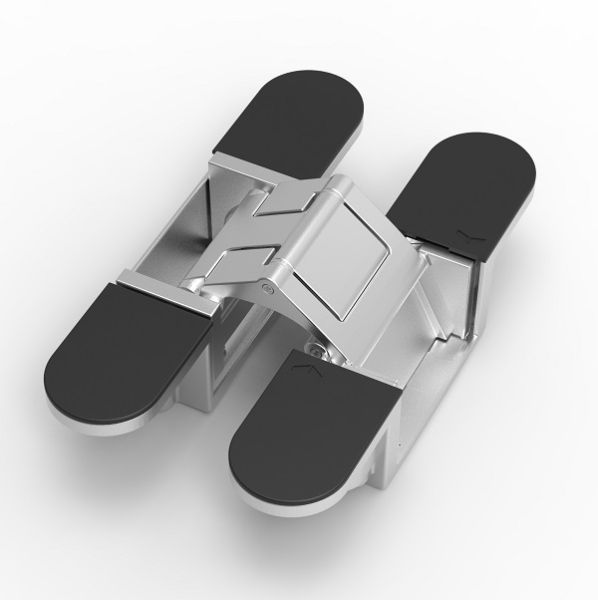

  • melni
  • balti

• iekšējā seškanta atslēdziņa SW4 (iekļauta komplektā)
• skrūves (nav iekļautas komplektā), skaits 4+4, piemērs:
  • montāžai kokā:
    • DIN97 / DIN7505 Ø4.5 / Ø5, L = 35
    • SPAX 72 Ø5, L = 35
  • montāžai tēraudā:
    • DIN963 / DIN965 / DIN7991 M5, L = 20

Situācija 1:


Situācija 2:


Situācija 3:



Frēzējuma parametri

Montāžas instrukcija

Slēptās eņģes EXO XC-10 montāžas un regulēšanas instrukcija
