Slēptās eņģes ar padziļinātu kārbas iebūves dziļumu sienas paneļu durvīm TECTUS TE 541 3D FVZ

Slēptās eņģes ar padziļinātu kārbas iebūves dziļumu sienas paneļu durvīm TECTUS TE 541 3D FVZ
Ražotājs - SIMONSWERK (Vācija)

• • pieļaujamais kārbas apšuvums: 14 mm
  • pilnkoka, industriālajām un alumīnija/metāla kārbām
  • regulējamas 3 dimensijās: sāniski (+/- 3 mm), dziļumā (+/- 1 mm) un augstumā (+/- 3 mm)
  • atvēruma leņķis: 180º
  • augstums: 185 mm
  • platums: 28/32 mm (vērtnes d.), 28/33 mm (kārbas d.)
  • frēze Ø: 24 mm
  • slodzes izturība: 100 kg (attiecas uz vērtni 1000 x 2000 mm, kas aprīkotas ar 2 eņģēm; eņģu savstarpējais attālums: 1435 mm)
  • regulēšana veicama, neizceļot durvis
  • gultņu tehnoloģija, kas neprasa speciālu kopšanu
  • piešķirta dizaina balva 2003
  • IFT sertifikāts, UL vides sertifikāts
  • sienas materiāls (riģipsis, koks u.c.) savienojas ar vērtni, paslēpjot kārbu sienā
  • Materiāls:

• • • plastmasas pārklājums F1 tonī
    • plastmasas pārklājums F2 tonī
    • melns
    • nerūsējošā tērauda tonī

klasifikatora kods pēc DIN EN 1935
4 7 5 1 1 ^*1 0 12
*atkarībā no virsmas apstrādes

Montāžas instrukcija

Montāžas apraksts un frēzējuma aprēķins TECTUS 541

Tehniskā papildinformācija

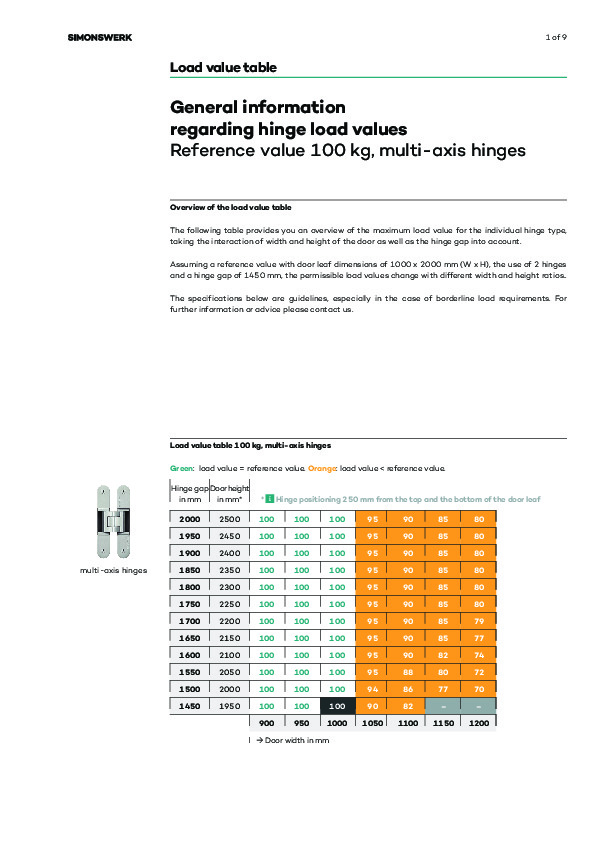

SIMONSWERK vairāku asu eņģu slodzes izturība 100kg (EN)
